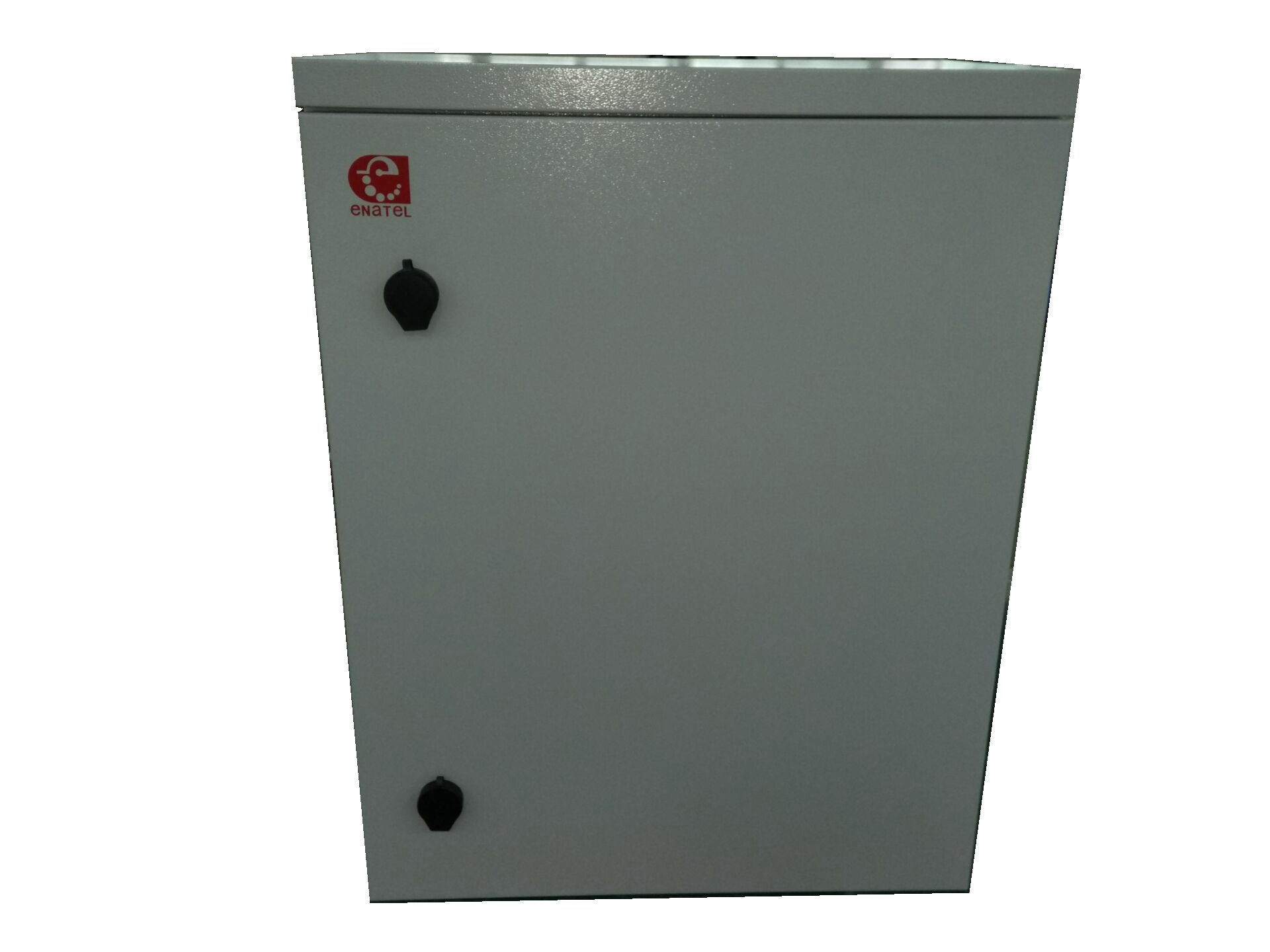

>> WPS30000壁挂式直流一体化电源系统
产品编号:
111715523516
产品名称:
WPS30000壁挂式直流一体化电源系统
最大输出电压:
最大输出电流:
最大输出功率:
产品类别:
嵌入式电源系统
产品说明
概述
WPS30000壁挂式直流一体化电源是公司集多年开发和网上运行经验设计的新一代高可靠、高性能的通信电源系统。系统配置支持热插拔的整流模块1—2个;整流模块正常工作范围宽至90—290Vac。系统监控模块具有液晶显示、蓄电池管理和电源系统监控功能,配置适当的传感器可实现环境监测,并提供多组备用监控量,能提供RS232、RS485通信接口,便于实现
远程监控和无人值守。
产品主要规格
输出最大功率
输入电压范围
输出电压
输出电流
稳压精度
系统型号
3200W
90-290Vac
54V
60A
≤±
1%
WPS6154006015
输出配置
交流输入
63A/2P×1,C级防雷
输入输出分路配置可根据用户需求更改。
可放置一组40AH铅酸电池。
交流输出
无
直流输出
32A×1,16A×6,直流防雷
电池输入
63A×2
环境条件
环境参数
使用
环境条件
运输
环境条件
贮存
环境条件
备注
项目
参数
单位
气候条件
温度
低温
℃
-33
-40
-45
—40℃能满载启动,+55~+65℃线性降额20%
高温
℃
65
70
70
湿度
低相对湿度
%
5
/
5
/
高相对湿度
%
95
/
95
凝露
有/无
无
/
无
海拔高度
低海拔高度
m
0
0
0
3000~4000m时使用环境条件下的高温降额,每升高200m降低1℃
高海拔高度
m
4000
4000
4000
机械应力条件
振动
正弦振动:
5~9Hz:振幅3.5mm;
9~200Hz:加速度10m/s2;
3轴向,每个方向扫频振动5次
随机振动:
2~10Hz:30m2/s3;
10~200Hz:3m2/s3;
200~500Hz:1m2/s3;
3轴向,每个方向30min
/
仅针对插框,测试时取出整流模块与监控模块
冲击(碰撞)
加速度250m/s2;
脉宽6ms;
3轴6向各碰撞500次
加速度400m/s2;
脉宽6ms;
3轴6向各碰撞500次
/
跌落
/
跌落高度1m;底面1次
/
冷却方式
模块强制风冷
前进风后出风
直流部分电气特性
1
、输入特性
序 号
项 目
技术要求
单 位
备 注
1.1
输入额定电压
220
Vac
1.2
输入电压范围
90-300
Vac
1.3
输入电压频率
45-65(典型值50/60)
Hz
1.4
最大输入电流
21
A
1.5
功率因素
≥0.99
220Vac 额定负载
2
、输出特性
序号
项 目
技术要求
单 位
备 注
2.1
输出电压范围
43.2—58(典型值53.5)
Vdc
2.2
输出最大功率
3200
W
2.3
稳压精度
≤±0.6%
2.4
输出纹波及噪声
≤200
mVp-p
额定输入电压和负载、带宽限制20MHz
2.5
均流不平衡度
≤±5%
50—100%负载范围内
2.6
效率
≥92%
220Vac/额定负载
≥83%
110Vac/额定负载
2.7
开机启动时间
3—8
S
额定输入电压开机到输出电压建立到整定值,启机输出需要采用预限流功能
2.8
开关机过冲幅度
≤±5%
热插拔任一模块时(此时负载电流应不大于在工作模块总输出电流),系统输出电压波动
2.9
动态响应
过冲幅度
≤±5%
25%—50%—25%或50%—75%—50%负载变化
恢复时间
≤200
µS
2.10
温度系数
≤±0.02
%/℃
2.11
电话衡重杂音
≤2
mV
2.12
宽频杂音电压
≤100
mV
3.4~150KHz
≤30
mV
0.15~30MHz
2.13
离散杂音电压
≤5
mV
3.4~150KHz
≤3
mV
150~200KHz
≤2
mV
200~500KHz
≤1
mV
0.5~30MHz
2.14
屏内压降
≤500mV
3
、保护特性
序号
项 目
技术要求
单 位
备 注
3.1
输入过压保护
≥300
Vac
能自恢复,回差不小于5Vac
3.2
输入欠压保护
≤85
Vac
能自恢复,回差不小于5Vac
3.3
输出过压保护
59-62
Vdc
锁死
3.4
输出欠压保护
蓄电池下电保护
Vdc
通过监控实现蓄电池下电,保护点可设置
3.5
输出限流保护
有
3.6
输出短路保护
有
可长期短路,能自恢复
3.7
过温保护
环境温度65℃下能自动恢复
℃
3.8
电池手动下电保护
无
3.9
电池极性接反保护
无
安规、防雷及EMC特性
序
号
项
目
标
准
备
注
1
抗电
强度
输入—输出
3000Vac/30mA/1min
仅针对配电插框,测试时需取下电源模块,监控模块,防雷单元;可以用等效直流电压进行测试。无飞弧、无击穿
输入—大地
1500Vac/30mA/1min
输出—大地
500Vac/30mA/1min
2
绝缘
电阻
输入—输出
≥10MΩ@500Vdc
正常大气压、在温度处于15—35℃,相对湿度≤90%RH的环境中,
输入—大地
≥10MΩ@500Vdc
输出—大地
≥10MΩ@500Vdc
3
接触电流
输入—大地
≤3.5mA
测试条件:300V/60Hz
4
接地电阻
<0.1Ω@40A/2min
5
电
磁
兼
容
性
要
求
传导干扰(CE)
CLASSA
EN55022
辐射干扰(RE)
CLASS A
EN55022
静电抗扰(ESD)
壳体正常操作时手可以接触到的部位:
1、接触放电±6KV;空气放电±8KV 判据B(测试时上电);
2、接触放电±8KV;空气放电±10KV 判据R(测试时不上电);
信号接口内导体:接触放电±2KV 判据R; (测试时上电,对地址线和均流线不作测试);
IEC61000-4-2
辐射抗扰(RS)
LEVEL 3
IEC61000-4-3
传导抗扰(CS)
LEVEL 3
IEC61000-4-6
快速瞬变脉冲群(EFT)
LEVEL 3
IEC61000-4-4
浪涌(SUGER)
LEVEL 4 判据 B
IEC61000-4-5
电压跌落(DIP)
跌落到70%UT,持续时间100ms,在0°、45°、90°、135°、180°、225°、270°、315°各相位跌落,满足判据B;
跌落到40%UT,持续时间20ms,在0°、45°、90°、135°、180°、225°、270°、315°各相位均满足判据B;
跌落到0%UT,持续时间10ms,在0°、45°、90°、135°、180°、225°、270°、315°各相位均满足判据B;
其它条件满足判据B
IEC61000-4-11
电流谐波
CLASS A
IEC61000-3-2
电压波动和闪变
Pst<1;Plt<0.65。相对稳态电压变化dc不超过3%;最大相对电压变化dmax不超过4%;电压变化器件d(t)值超过3%的时间不大于200mS
IEC61000-3-3
机械特性
单位
参数
容许误差
备注
高
650mm
/
宽
500mm
/
深
300mm
/
重量
<27kg
/
不含电池
