WPS30000-150/150壁挂式应用于通信系统，总容量最大150A，满足挂墙，落地，抱杆等安装方式，集成通信电源、交直流配电、温控、监控、防雷接地等系统功能，有完善的电池管理，如电池低电压保护功能和负载下电功能，能实现温度补偿、自动调压、限流、电池容量计算、在线电池测试、休眠节能等功能。电源系统网络化设计，提供RS232/RS485、干接点等多种通信接口，组网灵活，可实现远程监控，无人值守。同时具有完善的交、直流侧防雷设计，完备的故障保护、故障告警功能。电源系统正面进行操作、维护。电源系统操作方便、易于安装和维护, 适用于基站、中小容量交换局、卫星通信、数据通信等电网波动范围很宽的场合。

系统输入通过63A/2P断路器，送入整流模块输入。输入端并联交流C级防雷做防雷保护。

整流模块采用并联方式工作,模块的直流输出经汇流排汇接，分别供给两路后备电池组和直流负载。直流负载分别由熔断器或空气开关进行控制，为用户提供每一路负载的通、断控制以及对负载出现过载、短路起到保护作用。

系统正常情况下，整流模块、配电单元的各种参数均由监控模块进行控制，按其预定的参数或用户命令进行工作。如果市电出现故障，系统将改由电池供电，随着电池的放电，电池端电压开始下降，当电池电压降到一次下电电压点时，监控模块控制一次下电接触器动作,切断一次负载；当电池电压降到电池保护电压点时，监控模块控制二次下电接触器动作，切断电源系统与电池的连接，保护电池不被过度放电，此时电源系统将停止工作。当外部市电恢复，整流模块恢复输出，系统将恢复正常工作状态。监控模块可对整个配电系统的工作状况进行检测、控制，用户命令可通过监控模块面板上的键盘、本地后台PC机、远端中央控制室下达，系统工作状态及参数均可在监控模块液晶显示屏、本地后台PC机、远端中央控制室显示。系统通过配置适当的传感器，可以对各种环境量，包括烟雾、门磁、水浸、温度、湿度进行采集

上报。

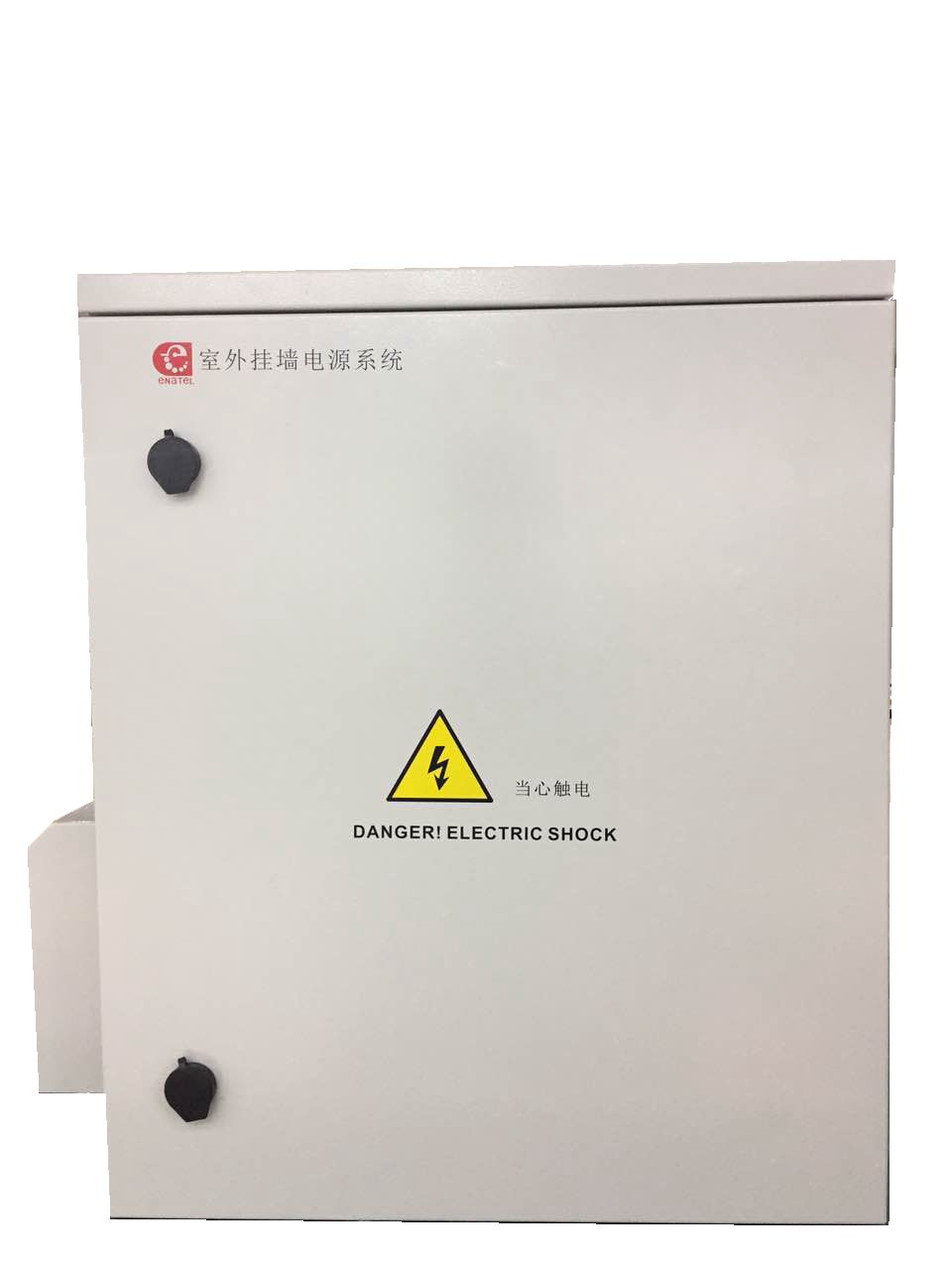

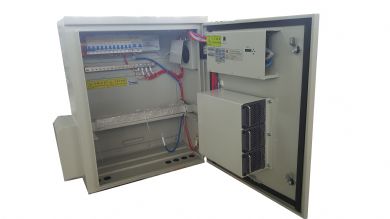

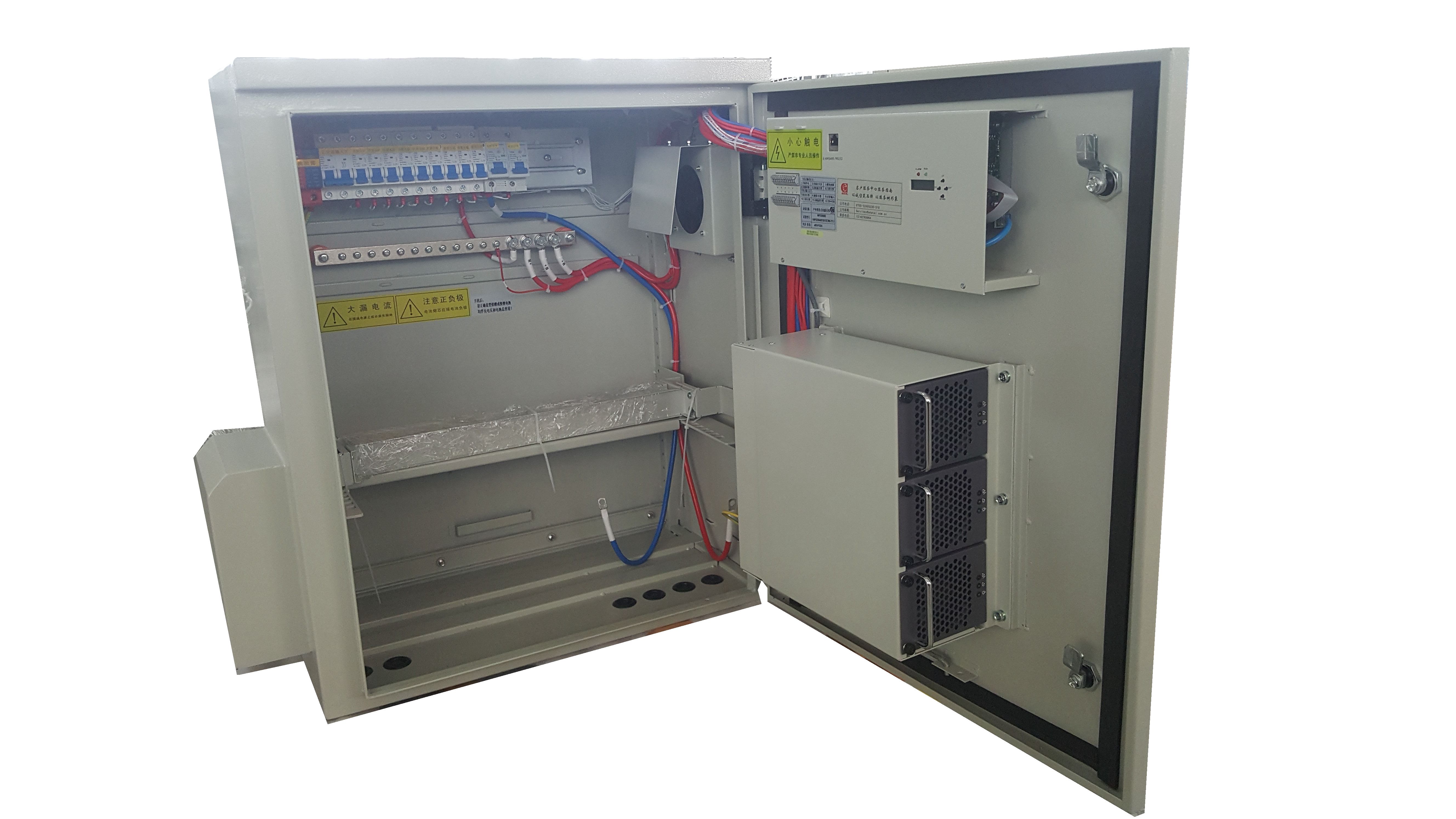

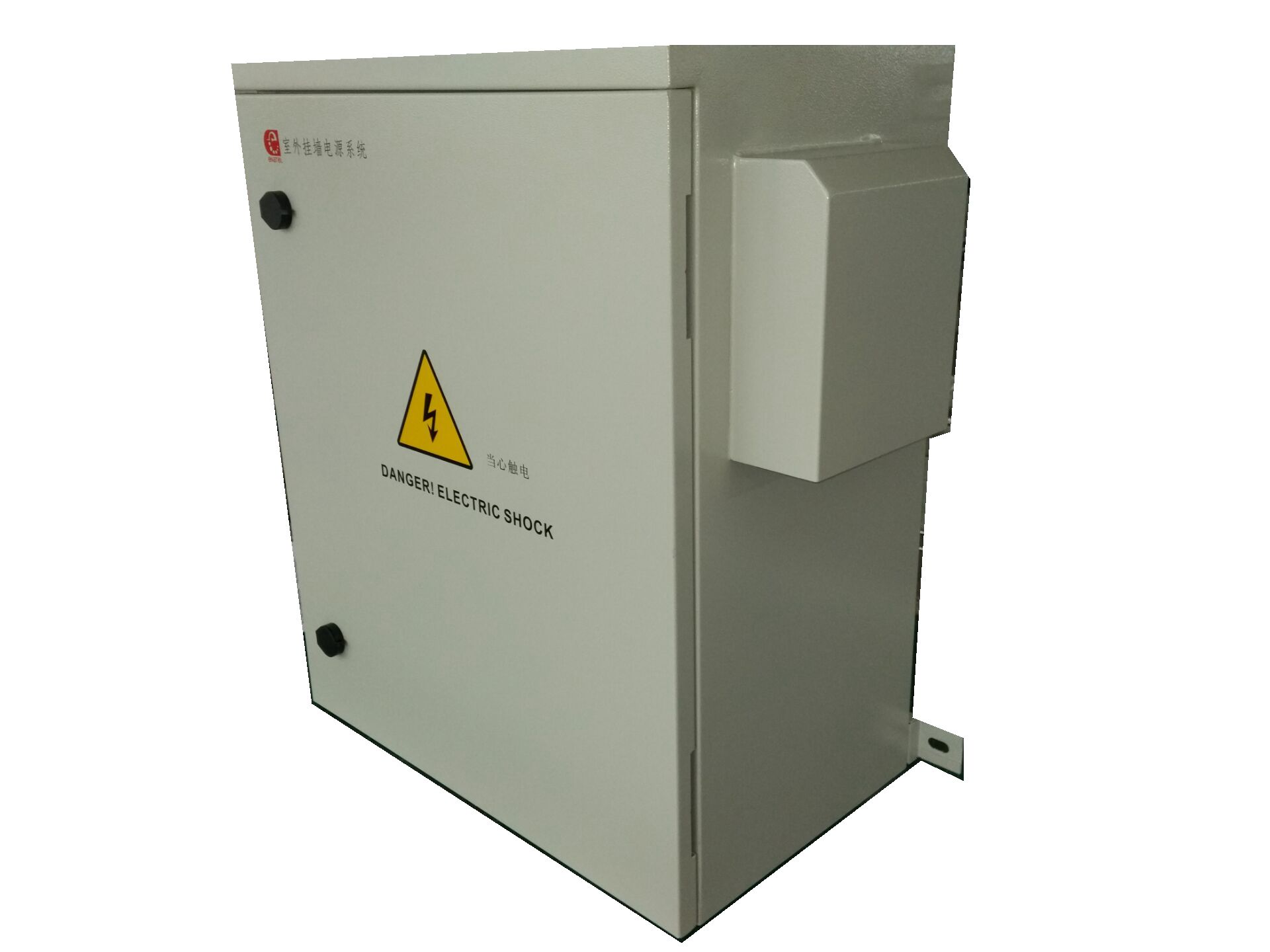

WPS30000-150/150壁挂式电源系统插框尺寸（高*宽*深）：700mm*580mm*350mm，由交流配电单元、监控单元、整流模块单元及直流配电单元组成，满足落地，挂墙，抱杆等方式安装。左右风道，模块自带风扇强制散热，IP55，自带温控系统。具备一组50AH铁理电池或4节38AH铅酸电池安装空间。

监控方案：监控北向和南向RS485口，干接点，电池单体检测（可选）均引至监控面板

操作维护方式：前维护，整流模块可热插拔。





环境参数				使用环境条件	运输环境条件	贮存环境条件	符合 相关标准	备注
种类		参数	单位
气 候 条 件	外部温度	低温	℃	-40	-40	-25	YD/T1058-2000中 4.1.1和4.1.2	-40℃能满载启动， +55~+65℃线性降额20%。
		高温	℃	45	70	55
		温度变化	℃/min	/	1	/	ETS300019-2-2T2.3
	湿度	相对湿度	%	5-90	90（40±2℃）	/	YD/T1058-2000中4.1.3	短期测试要求：0—95%，最大值为95%，不冷凝
	气 压	低气压	Kpa	86	70	70	YD/T1058-2000中4.1.4	只对模块进行
		高气压	Kpa	106	106	106
海拔高度			m	≤4000				海拔高度超过2000m,每增加100m，降低0.5℃

1 输入特性
序号	项 目		技术要求	单位	备注
1.1	输入电压范围		90—300	Vac	176-300Vac满载输出，90-175Vac降载输出
1.2	输入最大电流		57	A
1.3	输入额定电压		220	Vac	相电压
1.4	输入电压频率		47—63(典型值为50/60)	Hz
1.5	输入功率因数		≥0.99		满载工作状态
2 输出特性
序号	项 目		技术要求	单位	备注
2.1	输出额定电压		-54	Vdc	输入220Vac
2.2	输出电压范围		-42— -58	Vdc	通过监控可调（测试条件：空载）
2.3	输出额定电流		150	A
2.4	输出额定功率		8.7	KW
2.5	输出纹波及噪声		≤200	mVp-p	示波器带宽应为20MHz， 探头并联10u+104电容
2.6	开机输出延迟		3—8	S	输入220Vac，
2.7	稳压精度		≤±1%
2.8	杂音指标	宽频杂 音电压	≤100	mV	3.4—150 KHz
			≤30	mV	150—30 MHz
		电话衡重 杂音电压	≤2	mV
2.9	动态 响应	过冲幅度	△V：≤5	%Vo	25%—50%—25%或 50%—75%—50%负载变化
		恢复时间	△t：≤500	µS
2.10	均流不均衡度		≤5%		模块并机50%—100%额定输出 （功能模块可并机工作）
2.11	温度系数		±0.02	%/℃
2.12	输出效率		≥95%		220Vac/额定负载(典型值)，高效模块
			≥92%		220Vac/额定负载(典型值)，普效模块
			≥87%		110VAC/额定负载
3 告警及保护点
序号	项目		技术要求	单位	备注
3.1	系统输入过压切断		298±5	VAC	可自动恢复，恢复点290V±5V
3.2	模块输入过压保护		≥300	VAC
3.3	系统输入欠压切断		80±5	VAC	可自动恢复，恢复点136V±5V
3.4	模块输入欠压保护		≤85	VAC
3.5	输入过压告警		275	VAC	恢复回差10V，缺省值
3.6	输入欠压告警		175	VAC	恢复回差10V，缺省值
3.7	输出过压告警		-58.0V	Vdc	恢复回差0.5V，缺省值
3.8	输出欠压告警		-47.0V	Vdc	恢复回差0.5V，缺省值
3.9	输出过压保护		-58.5－-60.5	Vdc	不可自动恢复
3.10	一次下电保护		-46	Vdc
3.11	二次下电保护		-43.2	Vdc
3.12	电池上电		自动		大于50Vdc

序号	项目			标准（或测试条件）	备注
1	抗电 强度	输入—输出 （能承受50Hz）		3000Vac/30mA/1min，	无飞弧、无击穿（系统要求） 测试时应取下防雷单元、监控模块以及整流模块，在环境温度为15—35℃相对湿度≤90%时
		输入—大地 （能承受50Hz）		1500Vac/30mA/1min，
		输出—大地		500Vac/30mA/1min，
2	绝缘 电阻	输入与输出		≥10MΩ@500Vdc	测试时取下防雷单元、监控模块及整流模块，在环境温度为15—35℃，相对湿度为≤90%时进行
		输入与大地		≥10MΩ@500Vdc
		输出与大地		≥10MΩ@500Vdc
3	音响噪声		≤55dB
4	漏电流		单模块<3.5mA   系统漏电流超过此值贴“大漏电流必先接地”
5	辐射骚扰发射			CLASS A	EN55022
	传导骚扰发射			CLASS A	EN55022
	电流谐波发射			CLASS A（整流模块）	IEC61000-3-2
6	静电放电抗扰性			空气放电8KV，	IEC61000-4-2
				接触放电6KV，
	辐射电磁场抗扰性			LEVEL 3	IEC61000-4-3
	电快速脉冲群抗扰性			LEVEL 4	IEC61000-4-4
	浪涌抗扰性			LEVEL 4   判	IEC61000-4-5
	传导抗扰性			LEVEL 3	IEC61000-4-6
	电压暂降、短时 中断及缓变抗扰性			按标准选取	IEC61000-4-29
	电压波动及闪烁			PST：＜1.00，PST＜0.65，DC＜3%， DMX：＜4%， d（t）：＜0.2S(模块)	IEC61000-3-3
