结构

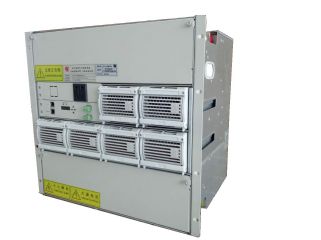

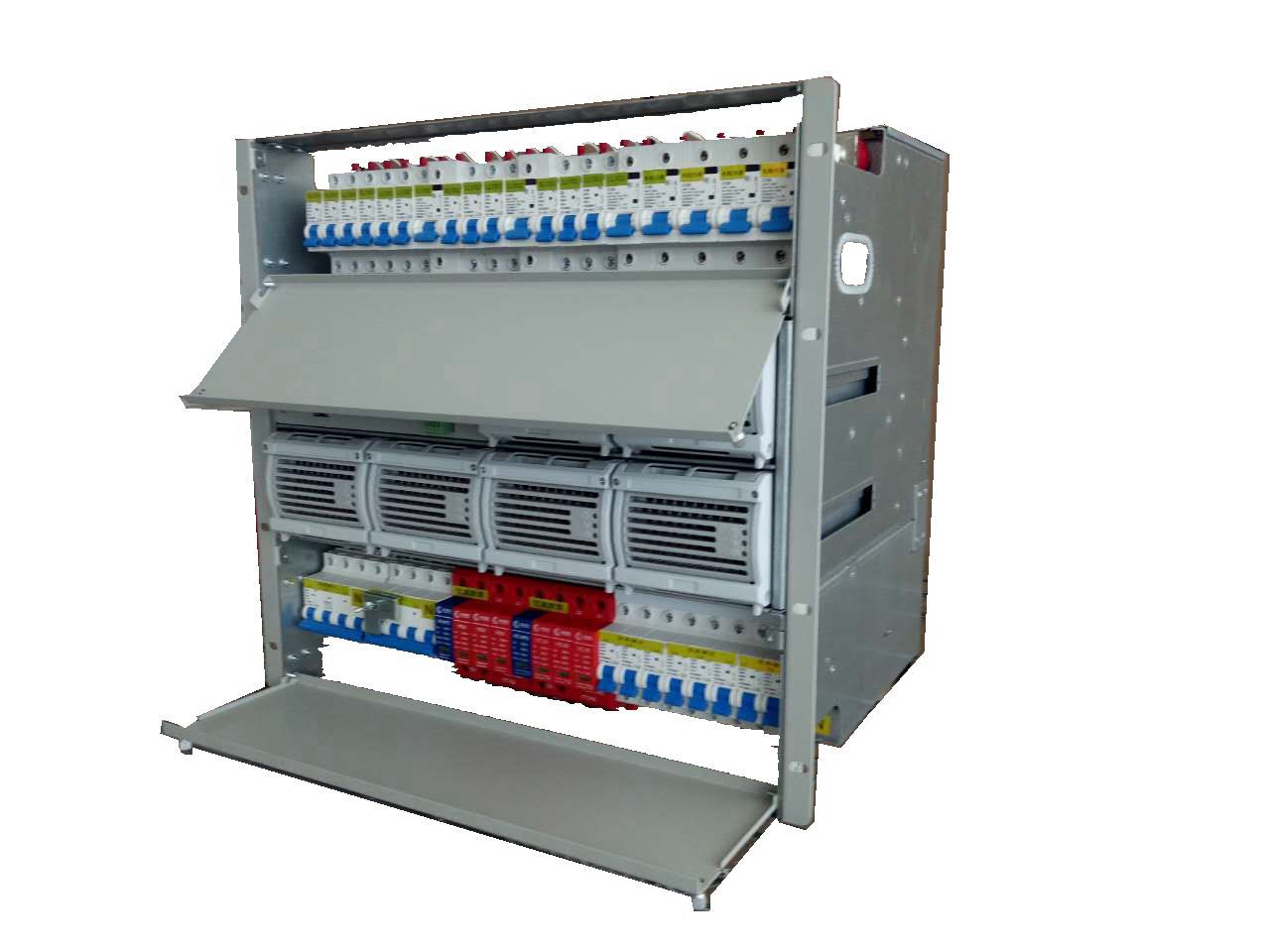

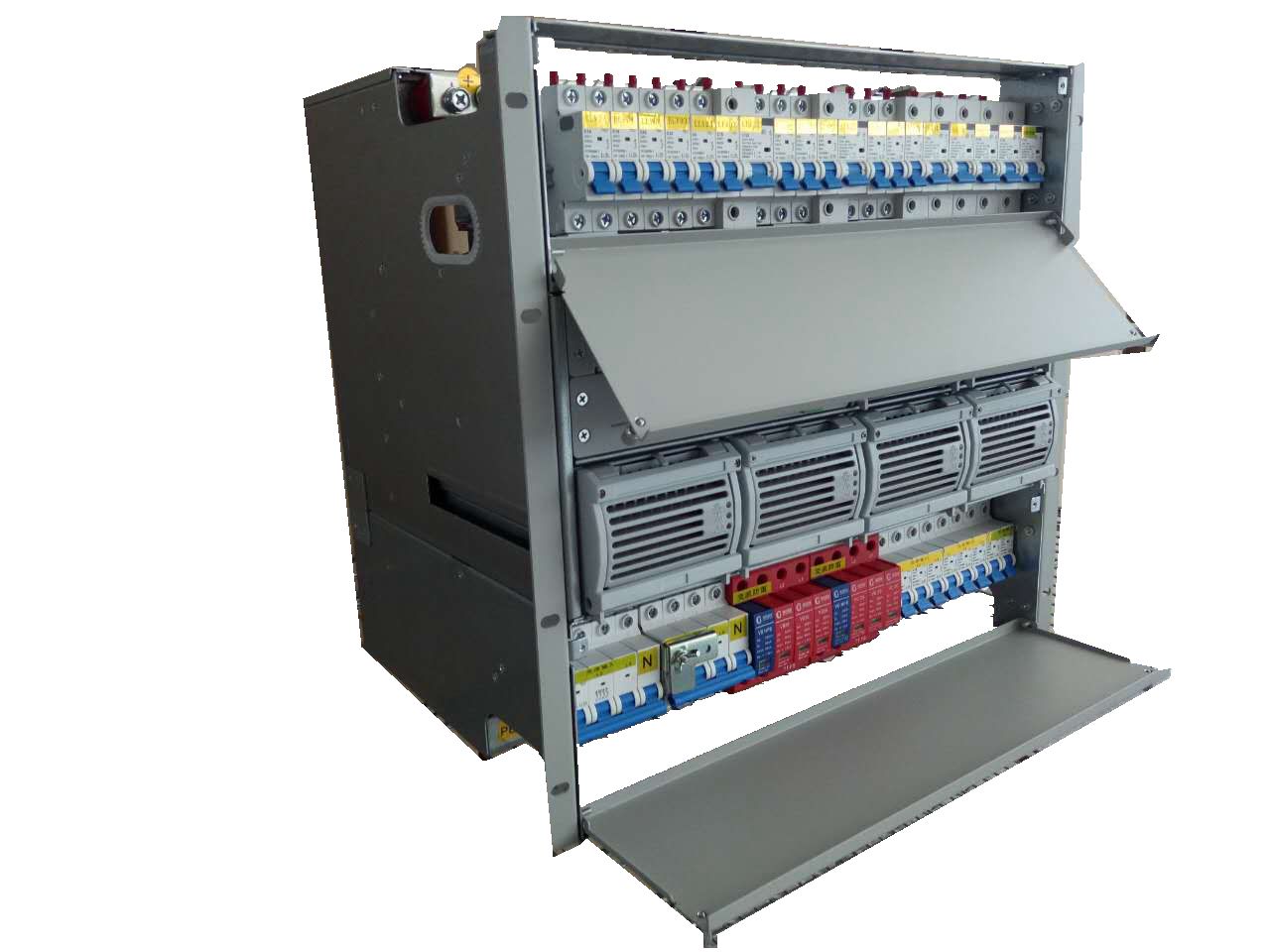

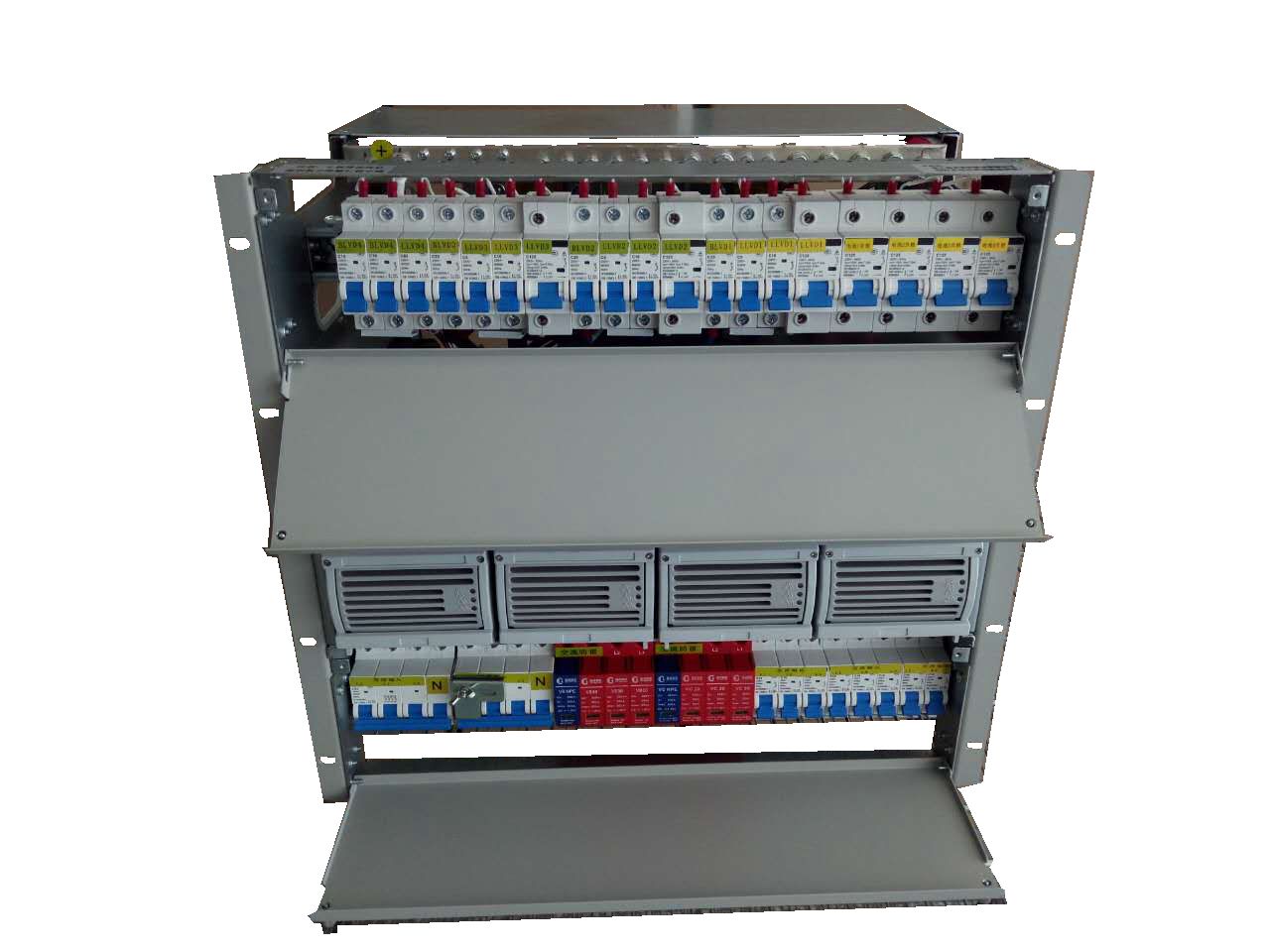

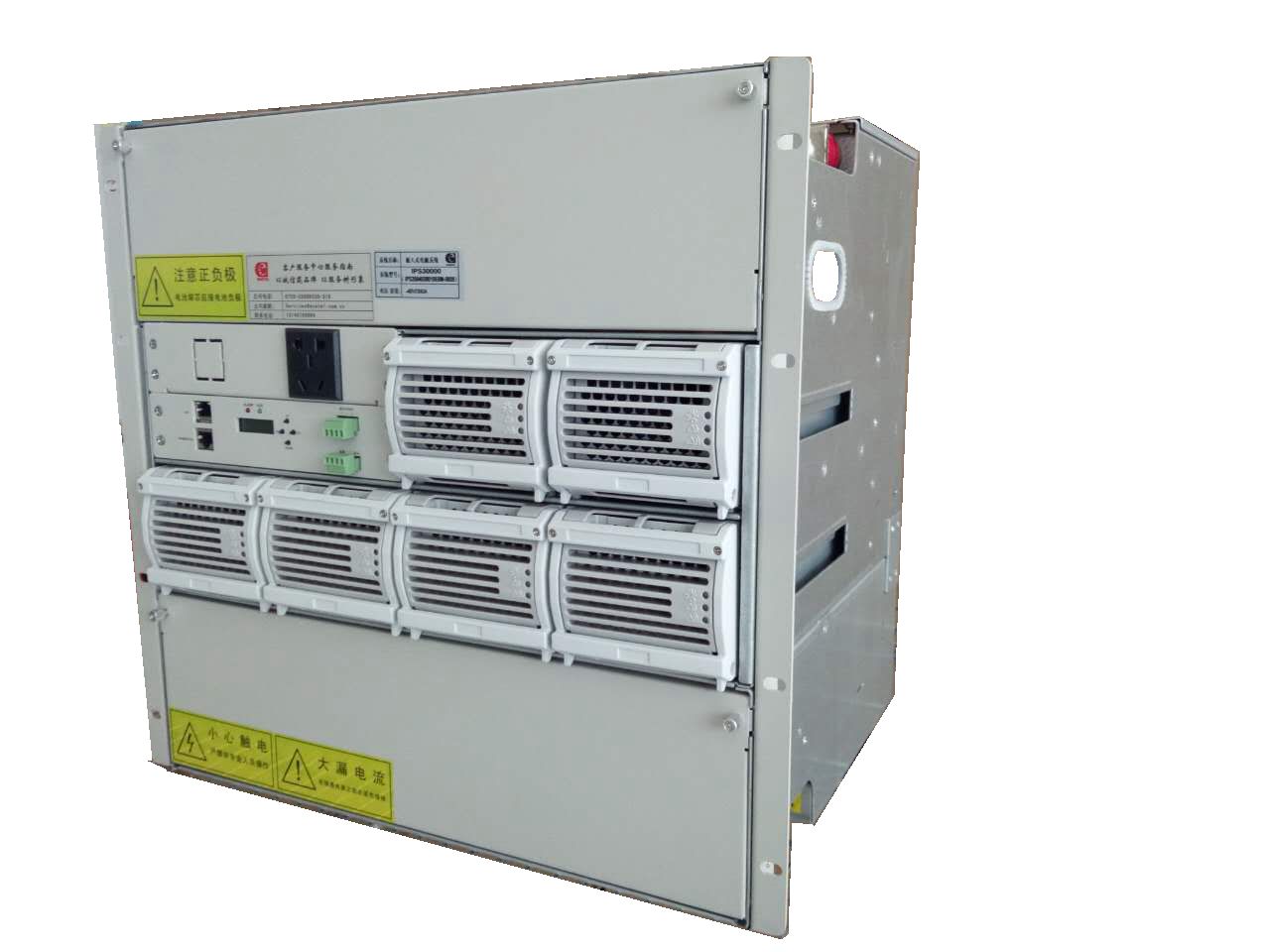

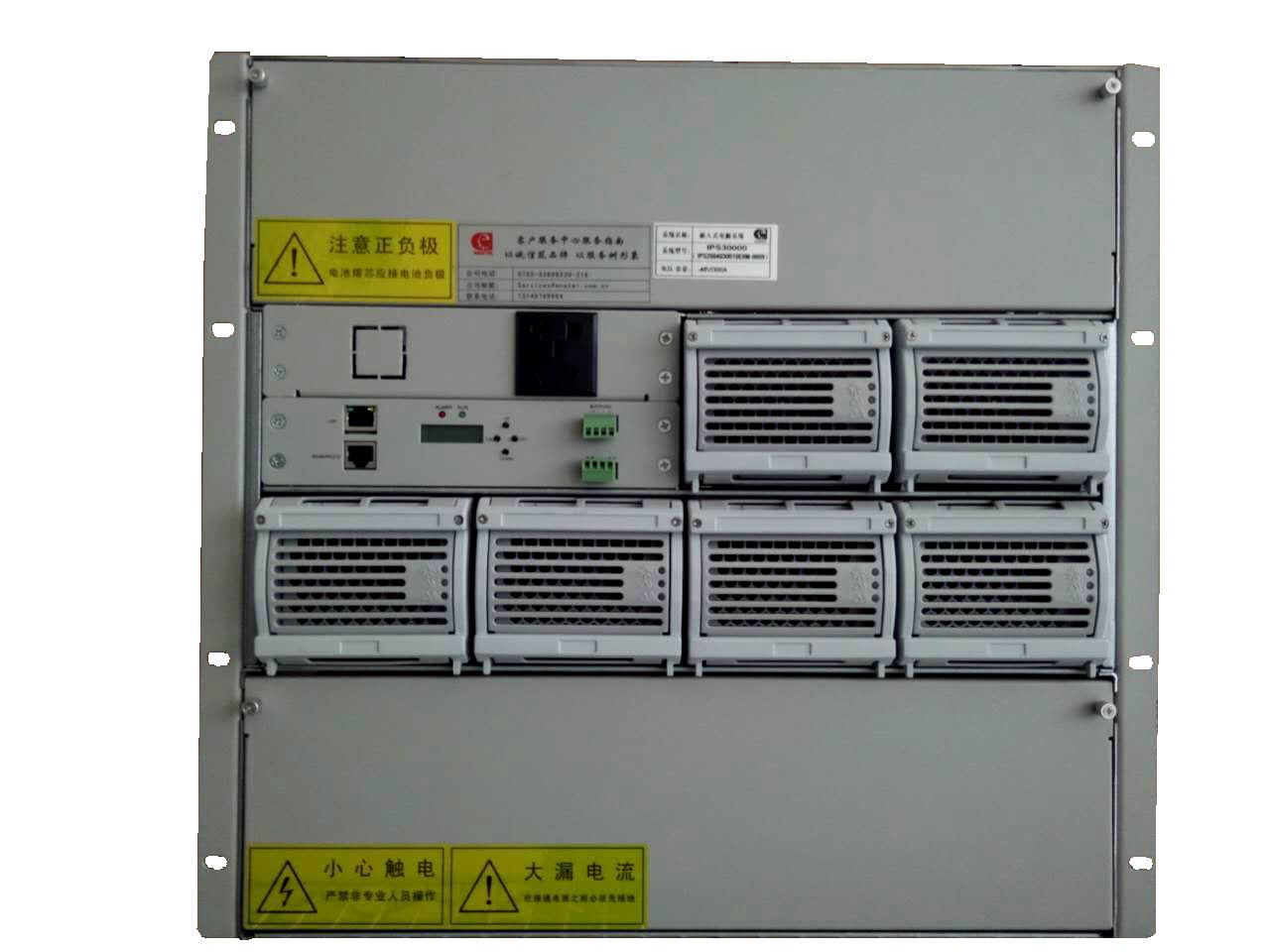

IPS30000-300/300嵌入式电源系统插框尺寸（高*宽*深）：443.7mm*482.6mm*351mm，从下到上由交流配电单元、监控单元、整流模块单元及直流配电单元组成，满足19英寸机架结构安装。前后风道，模块自带风扇强制散热，

AC输入：

电压范围：90-300Vac

频率范围：45-66Hz

功率因数：> 0.99（满载）  92%（满载）

供电方式：三相（标准）

DC输出：

标称电压：-48V

电压范围：43-60V

额定输出功率：18000W最大电流：300A

极性：正极接地（标准）

负载分路：一次下电：10路；二次下电：5路

LVD：电池LVD（标准）负载LVD（可选）

LVD额定值：400A

电池分路：4×125A

监控模块：SM32

整流模块：RM4850

告警：系统输入过压保护，系统输入欠压保护，输入过压告警，输入欠压告警，输出过压告警输，出欠压告警，输出过压保护，负载下电保护（电压），电池下电保护，负载下电保护（时间），电池上电。

接线方式：下进、上出

环境要求

低温：-40℃（使用环境条件）-40℃（运输环境条件）-25℃（贮存环境条件）-40℃能满载启动。（+55~+65℃线性降额20%。）

高温：45℃（使用环境条件）70℃（运输环境条件）55℃（贮存环境条件）。（+55~+65℃线性降额20%。）

湿度：5-90%（使用环境条件）90（40±2℃）%（运输环境条件）

气压：(只对模块进行)

低气压：86Kpa（使用环境条件）70Kpa（运输环境条件）70Kpa（贮存环境条件）。

高气压：106Kpa（使用环境条件）106Kpa（运输环境条件）106Kpa（贮存环境条件）。

海拔高度:≤4000m(海拔高度超过2000m,每增加100m，降低0.5℃)

重量：35KG（含6个模块50KG）

安规：EN60950
