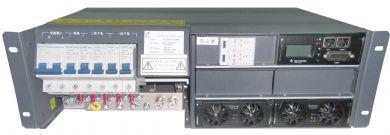

IPS30000 3U嵌入式电源系统（图1）

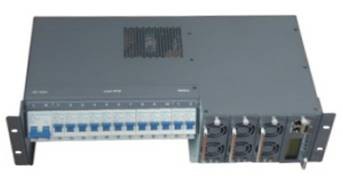

IPS30000G 3U嵌入式电源系统（图2）

■ 系统配置总容量：-53.5Vdc/(60A~90A) ■ 采用前出线，方便用户接线 ■ 交流输入电压工作范围宽：90～285Vac ■ 采用有源功率因数校正 ， 功率因数高达0.99 ■ 采用软开关技术，效率 ≥92% ■ 系统工作温度范围宽至-15℃～+55℃ ■ 完善的电池管理，有负载下电和电池低电压保护等功能，延长电池寿命 ■ 监控接口完善，提供RS485，SNMP和继电器告警节点 ■ 系统采用无损伤热插拔技术，方便维护 ■ 交流输入过、欠压保护 ■ 输出过压、过流、短路保护 ■ 完善的防雷设计，适应多雷暴地区

系统配置

整流模块

监控模块

直流配电单元

交流配电单元

型 号

数量

型号

数量

电池（空开）

负载下电

电池下电

输入

防雷

容量

路数

容量

路数

容量

路数

容量

方式

RM4830

2-3

SM31G

1

63A

2

<63A

6

<63A

2

32A

单相三线

20KA

100A

2

<63A

5

<63A

2
